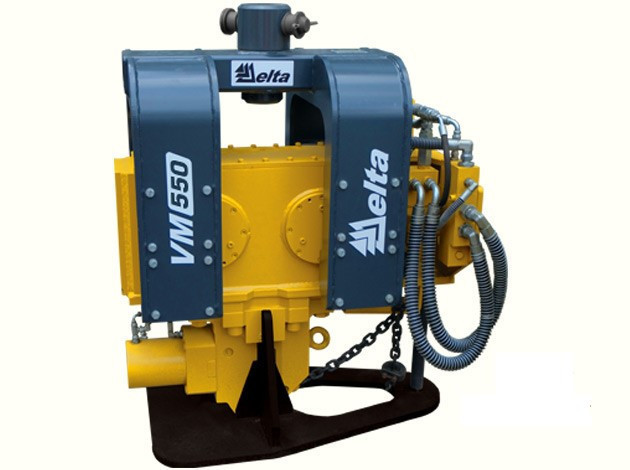

Віброзавантажувач гідравлічний Delta VM550 (Великобританія)
Основні принципи роботи вібропозавача Delta VM550 встановленого на базі екскаватора:
Віброзавантажувач Delta, встановлюється як робоче обладнання екскаватор, винятковий інструмент, що перетворює екскаватор будь-якого типорозміру на високопродуктивне встановлення для забивання свай.
Сваї підіймаються з штабеля на землі, захоплюються потужним гідравлічним захопленням, встановлюються в потрібне положення на робочому майданчику та під впливом вібрації забиваються в землю. У разі відхилення від заданого положення сваї можна просто витягнути назад.
Можливість забивання та витягання шпунтових свай надає поспіль тим, хто займається інженерними комунікаціями, перевагу під час створення тимчасових укріплень для проведення екскаваторних робіт. Після завершення встановлення інженерних комунікацій, ремонту та засипання траншеї екскаватор можна якнайшвидше переобладнати в пристрій для вилучення спуску шпунтового пакета.
Після витягання шпунтові сваї легко й безпечно складаються на землю безпечним і керованим способом.
Віброзавантажувач Delta (виробництва Англія) універсально та легко встановлюється на більшість типів екскаваторів від 4,5 до 55 тонн. Гідравлічна енергоустановка екскаватора та привод від гідроциліндру екскаваторного ковша забезпечує достатні умови для ефективної роботи гідровібропоглинача, без прокладання додаткових напірних і зливних магістралей. Невеликий дренажний трубопровід, що веде назад у ємність екскаватора, являє собою єдине додавання до основного обладнання й не вимагає електричної системи. Оператор маніпулює штатними органами керування екскаватора.
Максимальна довжина сваї визначається вильотом робочого обладнання екскаватора.
Принцип роботи:
Принципи роботи більшості сучасних свайних гідровіброзаторів однакові. Пари високошвидкісних ексцентрикових противагів, що обертаються в протилежному напрямку, наводяться в рух так, щоб створювати вертикальне вібраційне зусилля.
Технічні характеристики:
Статичний (ексцентриковий) момент, Кгм — 8,23
Частота, об./хв — 2500
Відцентрова сила, kH — 564
Амплітуда, мм — 13,7
Робочий тиск у гідросистемі, бари — 280-350
Потік оливи, л/хв — 256-400
Мінімальна потужність гідромотора, кВт — 120
Загальна маса віброзагружувача, кг — 1500
Зусилля занурення/вихоплення, кг — 22500
Зусилля затиску, т — 66
Максимальна вага елемента, що занурюється, кг — 1400
Маса екскаватора, зокрема 30-55
A, мм — 646
B, мм — 190
C, мм — 370
D, мм — 708
Розмір E, мм — 555
Розмір F, мм — 1137
G, мм — 1477
H, мм — 50
Основні атрибути | |
---|---|
Тип віброзанурювача | Гідравлічний |
- Ціна: 1 400 000 ₴
